| 品牌：CHENGJIE | 型号：NT4-G63F | 用途：试压泵 |
| 压力：32Mpa | 材质：铸铁 | 泵轴位置：边立式 |
| 叶轮吸入方式：单吸式 | 驱动方式：电动 | 性能：不阻塞 |
| 原理：齿轮泵 | 输送介质：油泵 | 适用范围：液压系统 |
| 流量：63m3/h | 扬程：63m | 叶轮结构：内啮合 |
| 叶轮数目：1011320002 | 工作压力：25 | 重量：48kg |
| 电压：380V | 规格：NT4-G63F |

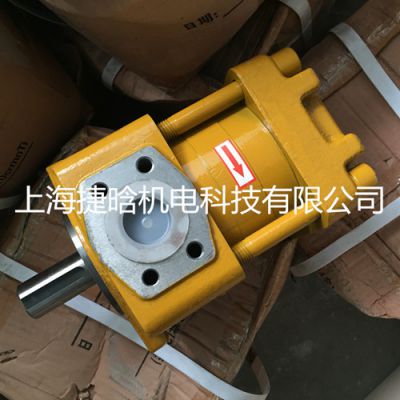

NT4-G63F内啮合齿轮泵
概述
直线共轭内啮合齿轮泵是一种设计新颖，能在高压、高速、大功率工作条件下低噪声工作的液压动力源，它具有以下三大特点：
NT系列直线共轭内啮合齿轮泵采用特殊齿形使其运转时几乎无困油，从而能达到高压并消除压力脉动，可以作为系统精密控制之动力源。长寿命NT系列泵能在25MPa高压运转时，形成油膜保护零件不受磨损，使泵具有长寿命。NT系列直线共轭内啮合齿轮泵采用特殊齿形使其齿轮接触平滑，达到静音运转。NT泵使用时声音极低，即使在高速运转时，其声音仍平稳平和。
NT系列内啮合齿轮泵现已在工程机械、自动化设备、锻压、叉车、注塑机、船舶、压砖机、弯管机、折弯、剪板机床等广泛领域使用。
使用要领:
1.油泵进出口的法兰连接螺栓必须拧紧,以免吸入空气或漏油
2.液压系统应设置小于25μ的精油滤
3.油泵进口需设置小于100μ油滤,油滤公称流量不小于泵流量的二倍
4.油泵自吸高度不超过500mm(或进口真空度不超过0.03Mpa).若采用供油方式供油,供油压力不得超过0.5Mpa,否则需要改用耐压油封.
5.工作时轴转向必须同泵体上转向标记一致,传动轴不得承受径向载荷.
6.油泵安装机架要有足够刚度,安装时原动机通过弹性联轴节与油泵相连,原动机轴对油泵轴的同轴度和安装平面跳动均不得大于0.1mm.
7.***使用或长期停机后再使用承载前应先空转10分钟以上.
8.不允许带负载起动或停机
9.正常工作油粘度范围20-300cst,推荐工作油液粘度20-54cst.
10.持续工作油温不大于60oC,在此温度下油粘度不得小于20cst.
11.油泵压力工况时,每分钟持续时间不得超过20秒.
出油口位置说明:
1. 进出油口相对位置可作调整
2. 进出油口位置在同一平面时,即相对位置成0°,可用数字” 1” 来表示,以此为基准,从轴端方向看进油口位置固定不变,出油口位置顺时针旋转90°即相对位置成90°,可用数字” 2”表示.依此类推,数字” 3” 表示相对位置成180° 数字”4” 表示相对位置270°
3. NT2、NT3系列进出油口位置共有0°, 180°两种.NT4、NT5系列进出油口位置共有0°, 90°, 180°, 270°四种
4. 油泵出厂时已根据用户需要调整好进出油口相对位置,用户不得擅自改变油口位置。
油泵电机组(内轴式)
特性:
1. 电机是内轴式,可与相对应的泵直接相配,无需联轴器,从而减小安装空间,装配方便
2. 电机的配合面加工精度高,和泵相配同轴相配,无需专业人士安装,运转平稳,噪音低,发热量小.
特别声明:
1. 必须注意油泵回转方向,点动查看电机转向,如转向错误,马上停止,更正电机转向,如任其继续转动将使油泵磨损烧毁.
2. 油泵电机组需要量特殊定货.
性能表说明:
1.功率和流量/表中值以40cst油品为基准
A.功率:
(1) 电机使用功率由实际工况决定,请预留电机电流量的上下限空间.额定压力在1/2以下:±10%;额定压力在1/2以上:±3%
(2) 液压油粘度过高会使油泵内部粘性摩擦增大,导致电机使用功率增大,请参照(高粘度油品所使用功率修正)
B.流量
表中流量为***值,当压力油温恒定时,液压油粘度增大,可减少油泵内部泄漏,流量会增大,反之,则减少.
2.高粘度油品所用功率修正:
